高精度，耐高靜壓

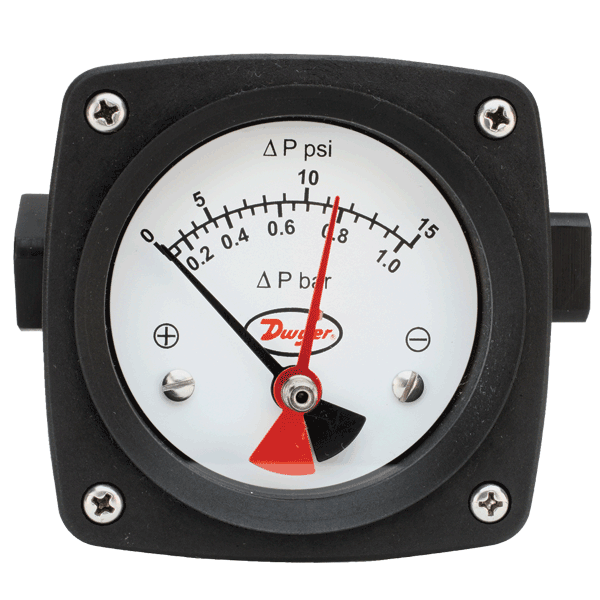

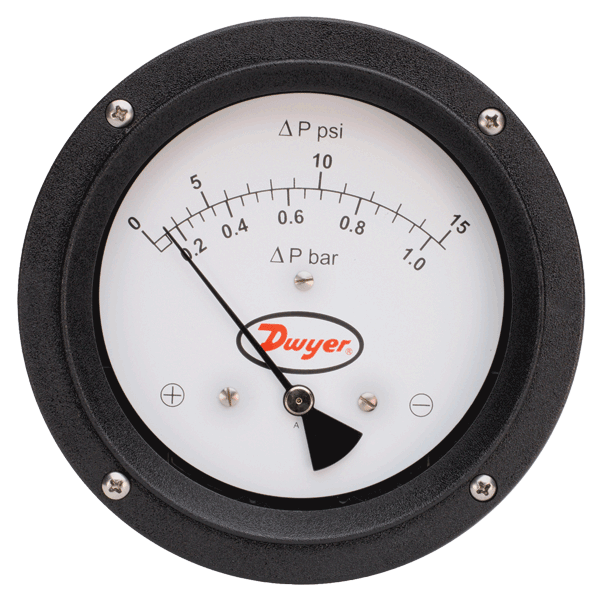

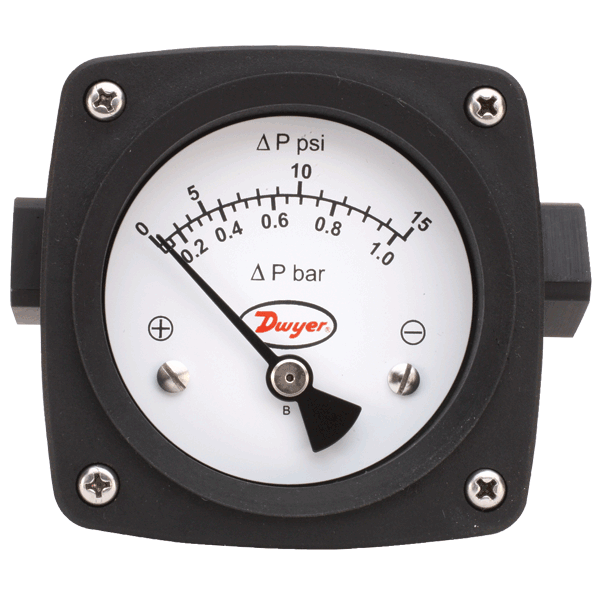

?PTGD系列差壓活塞式壓力表可用于測量過濾器、過濾器、泵性能測試和熱交換器壓降監(jiān)測。其簡單、堅固的設計具有耐候和耐腐蝕的表殼前部帶有防碎透鏡。系列PTGD包含一個提供不同壓差的活塞傳感元件滿量程精度為±2%。由鋁或316不銹鋼和提供兩個1/4?內螺紋NPT端部連接，系列PTGD提供超量程防護等級為3000 psig（200 bar）或6000 psig（400 bar），具體取決于模型。標準型號帶有串聯連接。背面或底部連接也可以使用。
應用及案例
? 過濾器壓降
? 粗濾器
? 泵性能測試
? 熱交換器壓降
產品特色
? 堅固耐用、防風雨和防腐蝕的設計支持在惡劣環(huán)境中使用
? 根據型號，超過保護范圍，高達6000 psig（400 bar）允許高壓應用
? 連接選擇的靈活性適合最復雜的設計
介 質 兼容氣體和液體
材 質 表殼：鋁或316不銹鋼；活塞：鋁或316不銹鋼；彈簧：302不銹鋼；密封件：丁腈橡膠（標準）； 聚四氟乙烯，陶瓷磁鐵； 刻度盤：尼龍6 30%玻璃填充表殼
窗 戶 亞克力
精 度 ±2% FS
溫度范圍 176°F（80 ℃）
壓力范圍 鋁體3000 psi（206 bar）；不銹鋼6000 psi（413 bar）
尺 寸 2.5"（63 mm）或4.5"（115 mm）
安裝方向 安裝在任何位置
工藝連接 1/4" 內螺紋NPT端部連接標準；1/4" 內螺紋提供NPT背面或底部連接。 所有款式均提供1/4" BSP
重 量 鋁：2.5" 0.88 lb（399 g）；4.5" 1.35 lb（612 g）；
不銹鋼：2.5" 1.75 lb（794 g）；4.5" 2.3 lb（1.04 kg）
1
型號表 | ||
型號 | 描述 | 量程 |
PTGD-AA01A | 2.5" 鋁 | 0 - 5 psid (0.25 bar) |
PTGD-AA02A | 2.5" 鋁 | 0 - 10 psid (0.75 bar) |
PTGD-AA03A | 2.5" 鋁 | 0 - 15 psid (1 bar) |
PTGD-AA04A | 2.5" 鋁 | 0 - 20 psid (1.6 bar) |
PTGD-AA05A | 2.5" 鋁 | 0 - 25 psid (1.6 bar) |
PTGD-AA06A | 2.5" 鋁 | 0 - 30 psid (2 bar) |
PTGD-AA07A | 2.5" 鋁 | 0 - 40 psid (3 bar) |
PTGD-AA08A | 2.5" 鋁 | 0 - 50 psid (3.5 bar) |
PTGD-AA09A | 2.5" 鋁 | 0 - 60 psid (4 bar) |
PTGD-AA10A | 2.5" 鋁 | 0 - 80 psid (5.5 bar) |
PTGD-AA11A | 2.5" 鋁 | 0 - 100 psid (7 bar) |
PTGD-AA12A | 2.5" 鋁 | 0 - 150 psid (10 bar) |
PTGD-SA01A | 2.5" 不銹鋼 | 0 - 5 psid (0.25 bar) |
PTGD-SA02A | 2.5" 不銹鋼 | 0 - 10 psid (0.75 bar) |
PTGD-SA03A | 2.5" 不銹鋼 | 0 - 15 psid (1 bar) |
PTGD-SA04A | 2.5" 不銹鋼 | 0 - 20 psid (1.6 bar) |
PTGD-SA05A | 2.5" 不銹鋼 | 0 - 25 psid (1.6 bar) |
PTGD-SA06A | 2.5" 不銹鋼 | 0 - 30 psid (2 bar) |
PTGD-SA07A | 2.5" 不銹鋼 | 0 - 40 psid (3 bar) |
PTGD-SA08A | 2.5" 不銹鋼 | 0 - 50 psid (3.5 bar) |
PTGD-SA09A | 2.5" 不銹鋼 | 0 - 60 psid (4 bar) |
PTGD-SA10A | 2.5" 不銹鋼 | 0 - 80 psid (5.5 bar) |
PTGD-SA11A | 2.5" 不銹鋼 | 0 - 100 psid (7 bar) |
PTGD-SA12A | 2.5" 不銹鋼 | 0 - 150 psid (10 bar) |
注意: 對于4.5" 的表盤，鋁材質-AA換為-AC，不銹鋼材質 -SA換為-SC。 | ||
對于背部或底部連接以及內螺紋BSP，請與我們聯系。 | ||
